K55系列 高速大通孔楔式动力卡盘
发布时间：2009/9/9 16:05:17 共阅2838次
K55系列 高速大通孔楔式动力卡盘具有大通径、转速高、性能可靠等特点，是全功能数控车床的最佳选择。

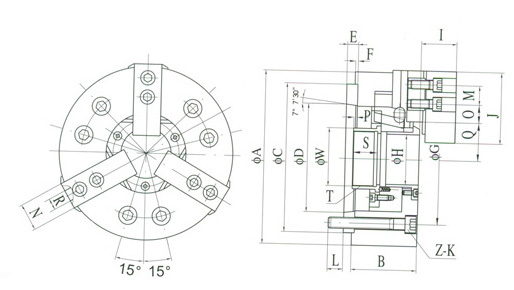

.jpg)
| 型号／规格 MODEL/SIZE |
A | B | C | D | E | F | G | H | I | J | z-k | L | M | N | O | P | Q | R | S | T | W | ||||
| MAX | MIN | MAX | MIN | MAX | MIN | ||||||||||||||||||||
| K55 | 160 | 168 | 80 | 140 | 82.563 | 15 | 5 | 104.8 | 45 | 35 | 78 | 6-M10 | 15 | 20 | 32 | 23 | 10 | 22 | 5 | 37 | 33.4 | 12 | 22 | M55X2 | 60 |
| 200 | 210 | 90 | 170 | 106.375 | 18 | 5 | 133.4 | 52 | 39 | 98 | 6-M12 | 15 | 25 | 36 | 32 | 15 | 17 | 0 | 40 | 36.4 | 14 | 27 | M60X2 | 66 | |
| 250 | 254 | 100 | 220 | 139.219 | 20 | 5 | 171.4 | 75 | 43 | 108 | 6-M16 | 25 | 30 | 40 | 35 | 17 | 23 | 1 | 54 | 49.4 | 17 | 30 | M85X2 | 92 | |
| 315 | 315 | 120 | 270 | 196.869 | 28 | 5 | 235 | 92 | 62 | 125 | 6-M20 | 29 | 35 | 50 | 47 | 17 | 32 | 6 | 69 | 63.5 | 21 | 38 | M100X2 | 110 | |
| 型号/规格 MODEL/SIZE |
楔心套行程(mm) PLUNGER STROKE |
卡爪行程(直径) (mm) JAW STROKE |
许用拉力 (kgf) MAX. PULL FORCE |
最大夹紧力(kgf) MAX.GRIPPIG FORCE |
最高转速 (r.p.m) MAX. SPEED |
夹紧范围 (mm) CLAMPING RANGE |
配用油缸 MATCHING CYLINDER |
|
| K55 | 160 | 17 | 7.2 | 2200 | 5500 | 5000 | (15-165) | P25125 |
| 200 | 17 | 7.2 | 3200 | 8200 | 4200 | (20-200) | P25140 | |
| 250 | 22 | 9.2 | 4000 | 10000 | 3500 | (30-250) | P25165 | |
| 315 | 26 | 11 | 5200 | 13000 | 3000 | (45-315) | P25190 | |
