KZW53D系列 前置楔式气动卡盘
发布时间：2009/9/15 12:06:39 共阅3220次
KZW53D系列 前置楔式气动卡盘,卡爪具有快移和夹紧双行程，适用于加工抽油管、套管及端部镦粗的长管，是数控管螺纹车床的关键附件。

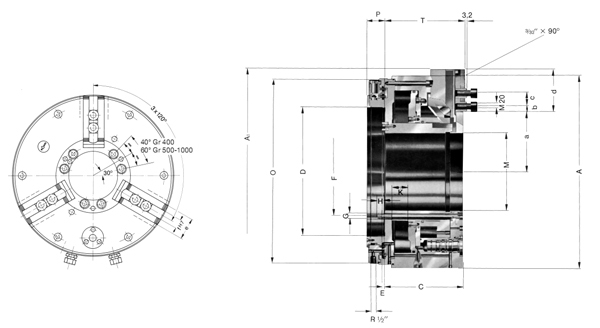

| 卡盘外径 | 450 | 500 | 630 | 800 | 1000 | ||
| A | 480 | 530 | 630 | 850 | 1000 | ||
| A1 | 516 | 577 | 683 | 918 | 1065 | ||
| 卡爪行程 | 20 | 27 | 35.5 | 38.2 | 38.2 | ||
| 夹持行程 | 7 | 7 | 6.5 | 9.6 | 9.6 | ||
| 快速加紧行程 | 13 | 20 | 29 | 28.6 | 28.6 | ||
|
|
C | 251 | 276 | 320 | 294 | 294 | |
| Dh6 | 270 | 325 | 380 | 725 | 725 | ||
| E | 8 | 9 | 9 | 9 | 9 | ||
| F | 190 | 240 | 280 | 456 | 578 | ||
| G | M16 | M16 | M20 | M24 | M24 | ||
| H | 25 | 22 | 30 | 21 | 21 | ||
| 活塞行程 | K | 46 | 53 | 60 | 60 | 60 | |
| M | 150 | 200 | 240 | 410 | 535 | ||
| O | 440 | 500 | 600 | 880 | 880 | ||
| P | 54 | 54 | 54 | 59.5 | 59.5 | ||
| T | 256 | 281 | 325 | 300 | 301 | ||
| a | min | 106 | 136.5 | 166 | 251.8 | 315.3 | |
| max | 126 | 163.5 | 201.5 | 290 | 353.5 | ||
| b | min | 16 | 16 | 16 | 16 | 16 | |
| c | min | 32 | 32 | 32 | 31 | 31 | |
| max | 100 | 93 | 108 | 145 | 155 | ||
| d | 132 | 125 | 140 | 167.5 | 179 | ||
| e | 60 | 60 | 70 | 70 | 70 | ||
| fH7 | 25.5 | 25.5 | 25.5 | 25.5 | 25.5 | ||
| 工作压力 | bar | min | 3 | 3 | 3 | 3 | 3 |
| max | 10 | 10 | 10 | 10 | 10 | ||
| 6bar时的夹持力 | KN | 120 | 140 | 230 | 260 | 260 | |
| 气体消耗量 | L | 5.2 | 6 | 12 | 15.5 | 15.5 | |
| 最高转速 | min-1 | 750 | 600 | 500 | 400 | 400 | |
| 卡盘重量 | kg | 203 | 320 | 540 | 895 | 1000 | |
