K56 系列高速楔式动力卡盘
发布时间：2009/9/15 12:32:24 共阅7220次
本产品主要用于加工盘类零件和短棒料，具有刚性好，夹紧精度高等特点

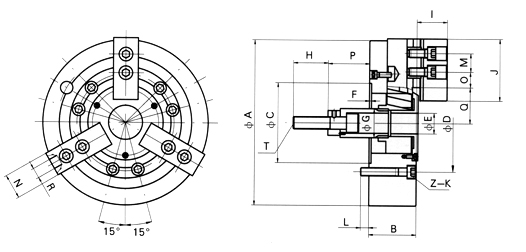

.jpg)
| 型号／规格 MODEL/SIZE |
A | B | C | D | E | F | G | H | I | J | z-k | L | M | N | O | P | Q | R | T | ||||
| MAX | MIN | MAX | MIN | MAX | MIN | ||||||||||||||||||
| K56 | 160 | 165 | 70 | 140 | 104.8 | 21 | 5 | 34 | 36 | 35 | 78 | 6-M10 | 16 | 20 | 32 | 24 | 12 | 103 | 83 | 37 | 32.8 | 12 | M16X2 |
| 200 | 210 | 85 | 170 | 133.4 | 25 | 5 | 38 | 36 | 39 | 98 | 6-M12 | 20 | 25 | 36 | 24 | 12 | 132 | 111 | 42 | 37.6 | 15 | M20X2.5 | |
| 250 | 254 | 90 | 220 | 171.4 | 34 | 5 | 45 | 36 | 43 | 108 | 6-M16 | 22 | 30 | 40 | 32 | 13 | 158 | 133 | 47 | 41.7 | 17 | M20X2.5 | |
| 型号/规格 MODEL/SIZE |
楔心套行程(mm) PLUNGER STROKE |
卡爪行程(直径) (mm) JAW STROKE (DIA) |
许用拉力 (kgf) MAX. PULL FORCE |
最大夹紧力(kgf) MAX.GRIPPING FORCE |
最高转速 (r.p.m) MAX. SPEED |
夹紧范围 (mm) CLAMPING RANGE |
撑紧范围 (mm) JAMMING RANGE |
配用油缸 MATCHING CYLINDER |
|
| K56 | 160 | 20 | 8.4 | 1500 | 4000 | 4000 | (20-160) | (35-160) | P24105 |
| 200 | 21 | 8.8 | 2200 | 6000 | 3500 | (20-200) | (35-200) | P24125 | |
| 250 | 25 | 10.6 | 2500 | 7800 | 3000 | (25-250) | (45-250) | P24140 | |
